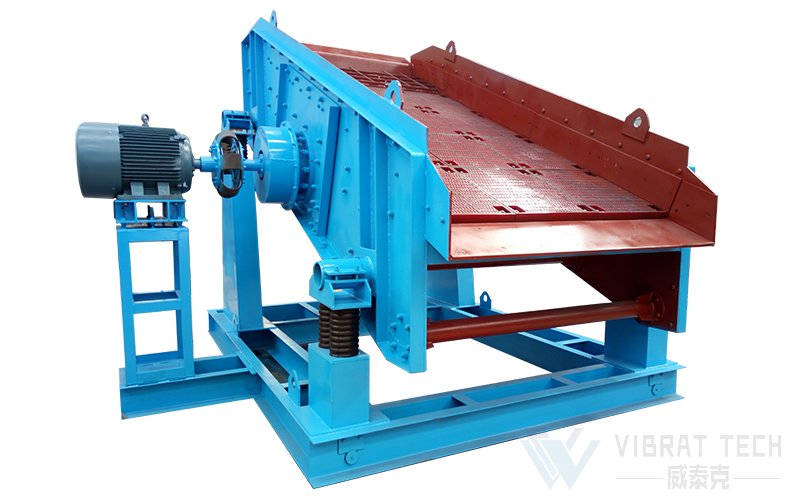

圓振篩

  • 產品基本參數
    產品類型:圓振篩
    規格型號:YK1230,YK1842,YK2060

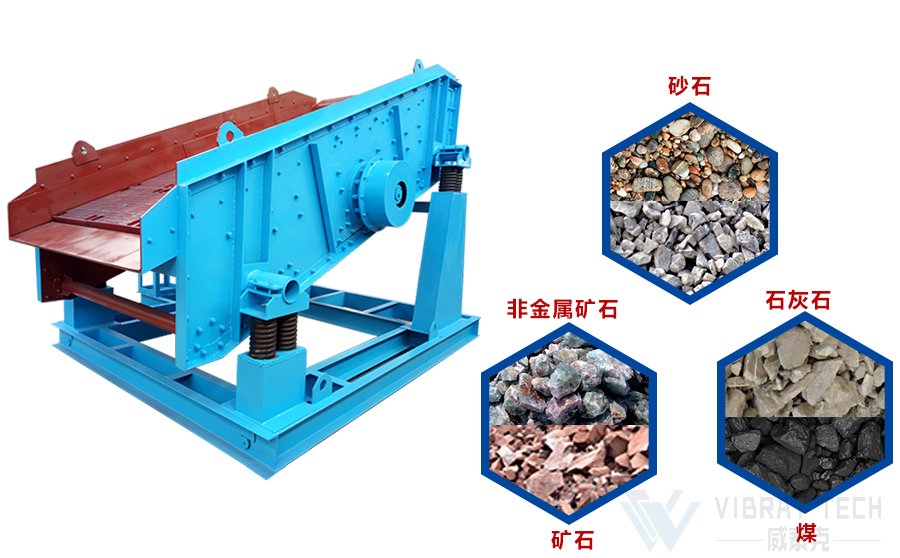

    應用行業:冶金、礦山、煤炭、建材、電力、化工
    適用物料:砂石骨料、煤碳
    參考價格:65000元起

圓振篩產品簡介

  河南威泰克YK型圓振篩的材質采用高強度錳鋼制作對于硬度較高、大塊狀物料有較強的耐沖擊力比如煤碳、碎石、鵝卵石等,可根據實際情況配備橡膠彈簧有效減小運行中的噪音。圓振動篩與普通振動篩最的的區別在于采用激振器偏心塊作為動力源篩分過程中有足夠的彈跳力避免物料卡槽影響篩分透網率。圓振動篩分為單層式和雙層式多應用于電力、礦山、洗煤廠、建材等行業作為干式篩分的最佳選擇。如采石場生產線,篩分砂石骨料,煤礦篩煤、選煤廠、選礦廠、礦山生產線、、發電廠、化工廠、冶金廠等多個行業的物料分級、篩選用。

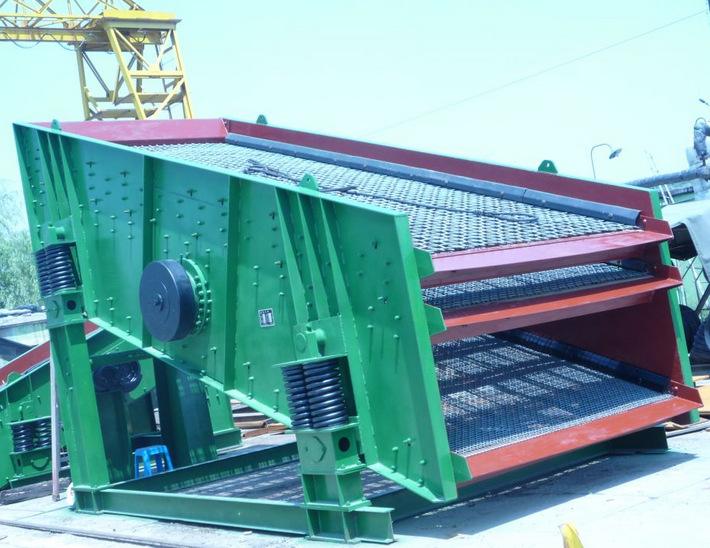

圓振篩

圓振篩產品優勢

  1、采用塊偏心作為激振力,振動強度高、生產能力大、篩分效率高;

  2、卡在篩孔中的物料可以跳出,防止篩孔堵塞;

  3、篩子橫梁與篩箱采用高強度螺栓聯結,無焊接;

  4、采用輪胎聯軸器,柔性聯接,運轉平穩;

  5、結構簡單,運轉平穩,設備維護方便,使用周期及整機使用壽命長;

  6、可以變化篩面傾角,從而改變物料沿篩面的運動速度,提高篩機的處理量;

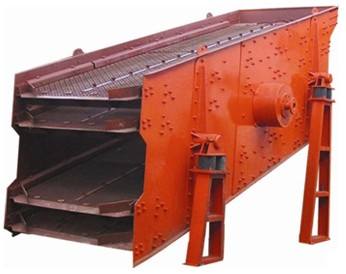

圓振篩

圓振篩工作原理

  圓振篩的篩箱運動軌跡為圓形或橢圓形圓振動篩采用慣性激振器產生振動其振動源一般為電動機帶動激振器.圓振動篩為單軸振動器固定在篩箱上的主軸由振動電機帶動告速旋轉安裝在主軸上的偏心體隨之轉動產生離心慣性力使可以自由振動的篩箱產生近似圓形軌跡的振動。


圓振動篩結構特征

  YK系列塊偏心圓振篩主要由篩箱、激振器、傳動裝置、支承裝置等零部件組成。 (1)激振器為單軸塊偏心、外置式激振器結構。兩個激振器均由偏心塊、軸承、保護罩等零件組成,并用螺栓分別固定在篩箱的兩塊側板之上。激振器之間用萬向邊軸器連接,使它們能保持同步運轉。 (2)篩箱由側板、橫梁、篩網、加強鋼板等組成。為保證牢固可靠,篩機側板采用整塊鋼板,除橫梁鋼管與法蘭連接處焊接外,其它各部位均采用扭剪形高強度螺栓聯接。篩網用**拉板拉緊,裝拆方便、工作可靠。 (3)支承裝置:在支座上有橡膠彈簧。橡膠彈簧是彈性元件,篩箱通過橡膠彈簧支承在支座上,以隔離篩箱的振動。 (4)傳動裝置:電動機經過輪胎式聯軸器與激振器相聯,以實現運動的傳遞。

圓振動篩型號說明

  2 Y K □□□□

  ┬ ┬ ┬ ┬ ┬

  │ │ │ │ └───────── 篩面長度dm

  │ │ │ └──────────- 篩面寬度dm

  │ │ └──────────── 塊偏心振動器

  │ └─────────────- 圓運動

  └─────────────── 篩面層數(單層不寫)

圓振篩技術參數




型號

篩面參數

給料

粒度

mm

處理

能力

m3/h

雙振幅

mm

電機參數

層數

篩面

mm

面積

m2

傾角

0

篩孔

mm

型號

功率

kw

轉速

r/min

YK1230

1

1200×3000

3.6

15

5-50

150

20-100

7

Y160M-6

7.5

980

2YK1230

2

1200×3000

3.6

15

5-50

150

20-100

7

Y160L-6

11

980

YK1530

1

1500×3000

4.5

20

5-50

150

25-180

7

Y180L-6

15

980

2YK1530

2

1500×3000

4.5

20

5-50

150

25-180

7

Y180L-6

15

980

YK1545

1

1500×4500

6.75

20

5-50

150

30-250

8

Y180L-6

15

980

2YK1545

2

1500×4500

6.75

20

5-50

150

30-250

8

Y180L-6

15

980

YK1842

1

1800×4200

7.56

20

5-100

150

100-500

8

Y180L-6

15

980

2YK1842

2

1800×4200

7.56

20

5-100

150

100-500

8

Y180L-6

15

980

YK1848

1

1800×4800

8.64

20

5-100

150

130-600

8

Y200L1-6

18.5

980

2YK1848

2

1800×4800

8.64

20

5-100

150

130-600

8

Y200L1-6

18.5

980

YK2160

1

2100×6000

12.6

20

5-100

200

150-800

8

Y225M-8

22

760

2YK2160

2

2100×6000

12.6

20

5-100

200

150-800

8

Y225M-8

22

760

YK2460

1

2100×6000

14.4

20

5-100

200

200-950

8

Y250M-8

30

760

2YK2460

2

2100×6000

14.4

20

5-100

200

200-950

8

Y250M-8

30

760

YK3072

1

3000×7200

21.6

20

5-100

200

300-1200

8

Y280S-8

37

760

2YK3072

2

3000×7200

21.6

20

5-100

200

300-1200

8

Y280S-8

37

760

 注:本參數僅供參考。產品性能在不斷改進中,影響部分參數值變化,本公司擁有對以上參數的解釋權。

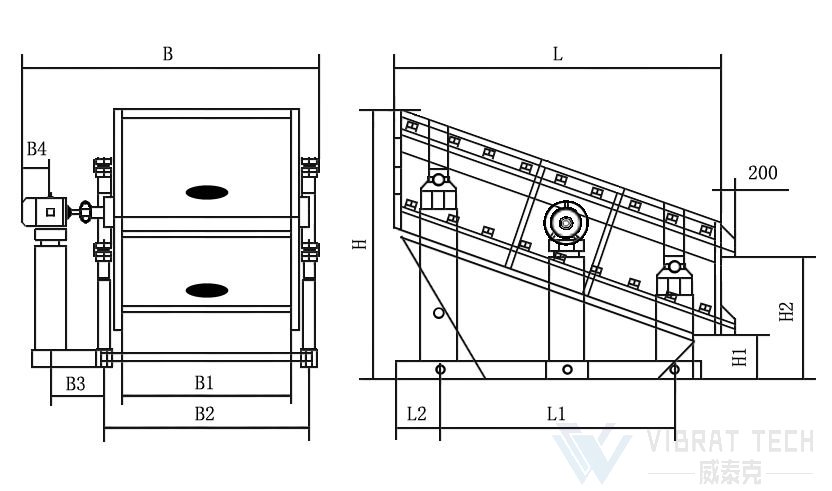

圓振動篩外形尺寸

圓振篩外形尺寸圖

型號

L

L1

L2

B

B1

B2

B3

B4

H

H1

H2

YK1230

3550

2545

560

2365

1225

1675

283

277

2220

832



2YK1230

3550

2545

560

2365

1225

1675

283

277

2420

140

832

YK1530

2984

1910

573

2670

1530

1681

283

277

2280

844



2YK1530

2984

1910

573

2670

1530

1681

283

277

2420

130

844

YK1545

4130

3138

562

2670

1530

1981

283

277

2655

790



2YK1545

4130

3138

562

2715

1530

1981

305

300

2675

180

790

YK1842

4130

3138

562

3020

1835

2286

305

300

2675

845



2YK1842

4130

3138

562

3020

1835

2286

305

300

2675

180

845

YK1848

4704

3694

560

3020

1835

2286

305

300

2860

825



2YK1848

4704

3694

560

3020

1835

2286

305

300

2860

165

825

YK2160

5892

3436

825

3424

2140

2591

385

319

3675

1094



2YK2160

5892

3436

825

3463

2140

2591

404

339

3675

205

1088

YK2460

5892

3890

825

4250

2445

2950

520

380

3850

1283



2YK2460

5892

3890

825

4250

2445

2950

520

380

3850

250

1283

注:本參數僅供參考。產品性能在不斷改進中,影響部分參數值變化,本公司擁有對以上參數的解釋權。



YK系列圓振動篩(圓振篩)安裝與調試

  YK系列圓振動篩安裝時應按設備圖紙的要求預埋鋼板,要求預埋鋼板的上平面位于同一水平面上,安裝所需的預埋鋼板、底腳螺栓等均由安裝部門自備。每臺篩機的支承彈簧在安裝前應進行選配,保證各個彈簧的高度和剛度基本一致。 振動篩出廠后,如超過6個月才安裝,則安裝前必須將振動器內的軸承拆下清洗,注入新潤滑脂(2號鋰基潤滑脂)。該系列振動篩經重新安裝后,用手轉動偏心軸不得有阻力過大或卡死等現象,否則應及時查清原因加以調整。

  振動篩各部件安裝完,檢查合格后,可進行試運轉,試運轉前應詳細檢查以下項目:1、各處緊固螺栓的緊固情況,發現松動應及時按時擰緊。 2、檢查電機接線、轉向是否正確,圓振篩電機應朝料流方向旋轉。3、檢查篩機運動部分周圍的固定設施,如入料、排料溜槽及篩下漏斗與篩機是否有碰撞可能。篩箱與周圍固定物之間的最小安全距離不得小于80mm。 4、檢查各潤滑部分是否加好潤滑油脂。5、啟動運轉正常后,需連續運轉最少不得小于4小時的空載試車,觀察篩機是否一直運轉正常,并檢查軸承溫度。軸承溫升不超過45℃,最高溫度不超過80℃。 振動篩試運轉合格后可投入生產。篩機投入生產后的頭兩周內,應每周將各處的緊固螺栓重新緊固一遍,以后一個月緊固一次。


YK系列圓振動篩使用與維護

  振動篩應在篩面沒有物料的情況下啟動,盡量避免帶料開機,篩機運轉平穩后才能給料。停機前應先停止給料,待篩面物料排除后再停機。工作過程中應經常觀察篩機運行情況,如發現運動不正?;蛴挟惓B曧?,應及時停機檢查,找出原因,排除故障。振動器軸承采用2號鋰基脂潤滑,正常情況下,每兩個月加注一次潤滑脂,加注量不宜過多,否則會引起軸承過熱。振動器使用6個月后,檢查油脂情況,如發現變干或有硬塊時,應清洗更換新油脂,軸承應每年清洗檢查一次。


  咨詢圓振篩的價格或選型,需客戶提供參數:如物料名稱、篩網層數、入料粒度、出料粒度、含水量、處理量,才好為用戶提供報價;圓振動篩的篩板可安裝多種:編織網、鑄造篩板、棒條篩板、聚氨酯篩板等類型,可以根據客戶現場物料來選擇篩板/篩網;

以上就是河南威泰克振動篩公司小編關于圓振篩產品的詳細介紹,如果您對圓振篩感興趣,或者需要更詳細的技術資料,請隨時與河南威泰克的銷售人員取得聯系。聯系前請準備提供物料名稱,粒度,水份,溫度,產量及其它要求等詳細情況,以便我公司更準確的推薦產品和報價。
