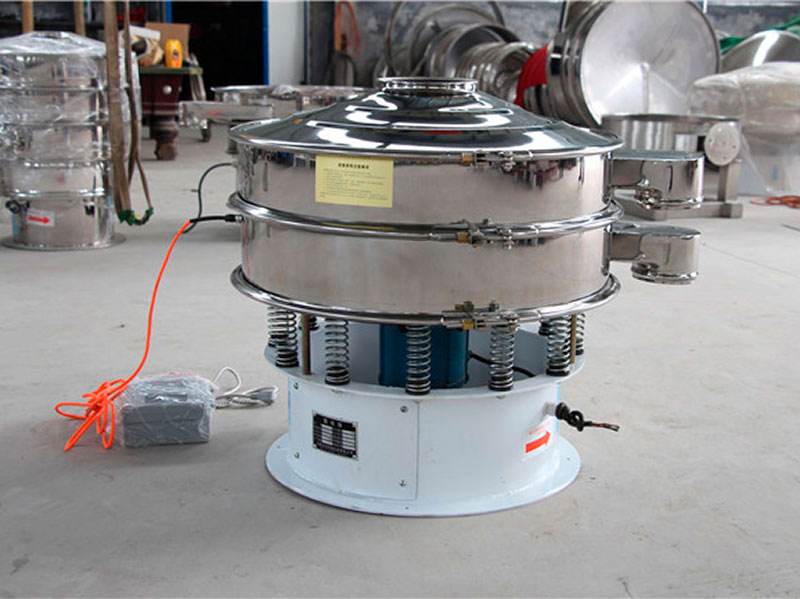

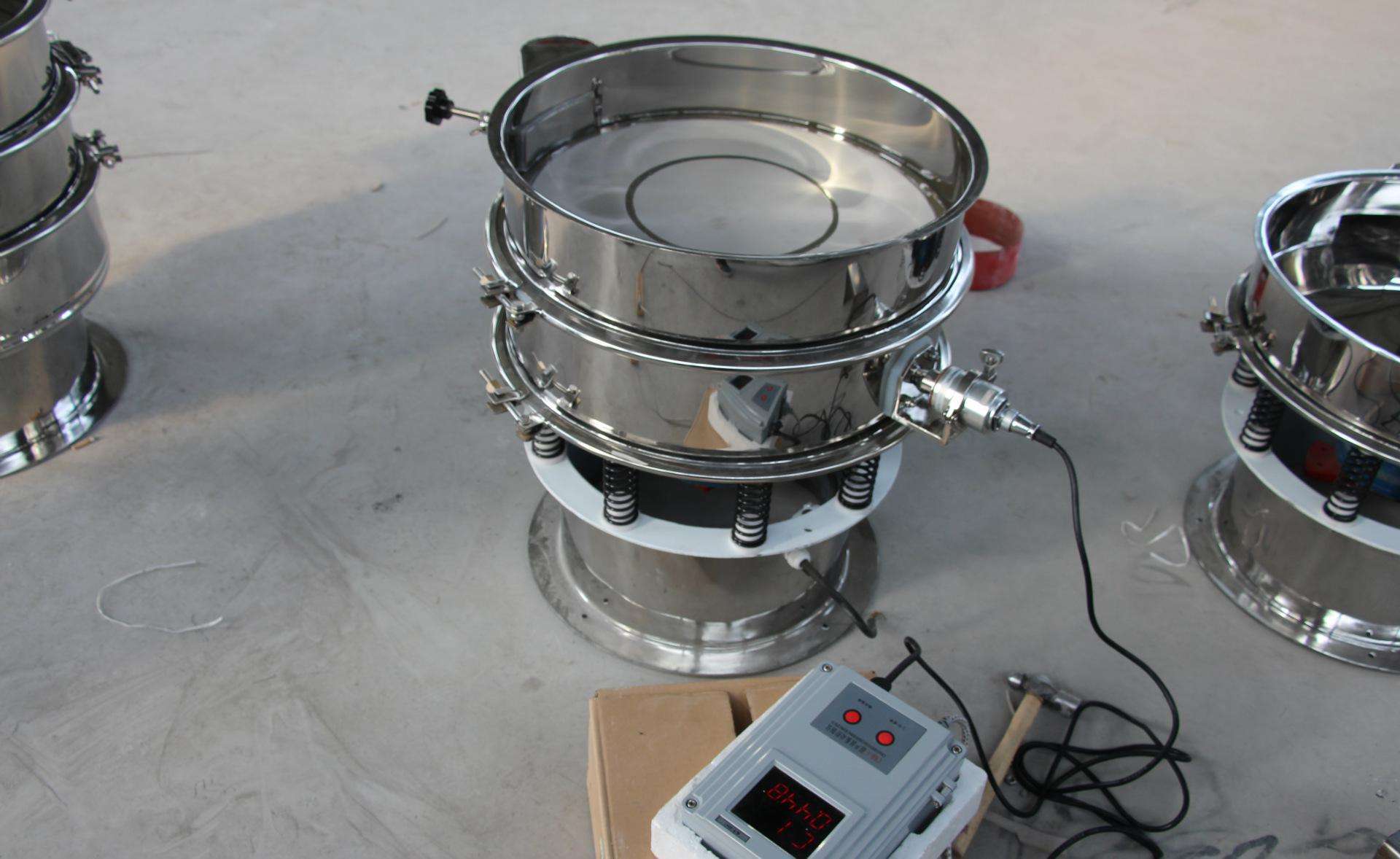

一、超聲波振動篩概述

　　JCC-2系列超聲波振動篩分系統是一種物料在篩分過程中有效解決網孔堵塞的解決方法，且簡單實用。超聲波振動篩采用先進的智能振動超聲控制器，改變了單一頻率帶來不適應性和不可調性，真正實現超聲波與振動篩的有機結合，性能上達到和超過國際同類產品的水平?？蓮V泛的應用于制藥、冶金、化工、選礦、食品等要求精細篩分過濾的行業，篩分過濾精度高，有效的解決因團聚、靜電、強吸附性卡堵網孔等難題，是國內篩分行業的一項重大技術突破。

　　二、結構特點

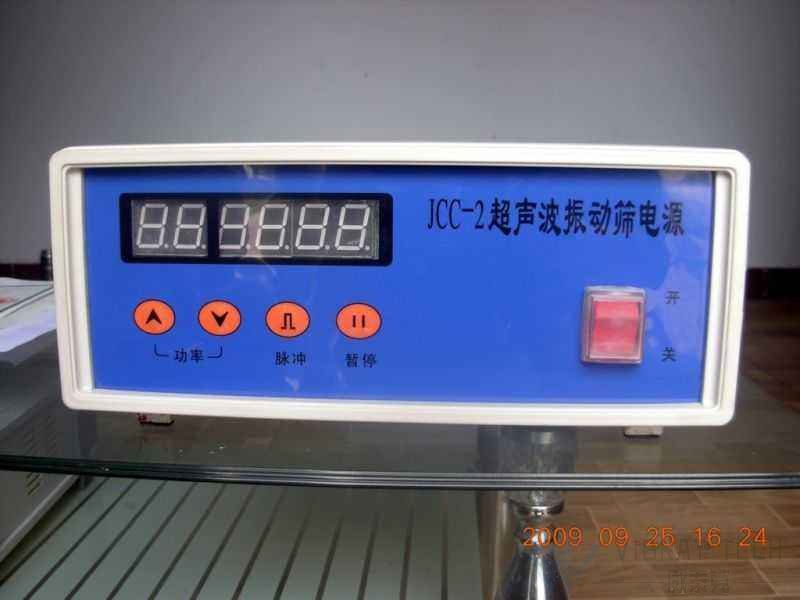

　　JCC-2超聲波諧振電源：高頻大功率超聲波諧振電源發生器，采用數字調頻調幅，可根據篩分不同狀態(不同材質網架結構)，自動跟蹤諧振點，實現功率輸出大化，長期工作穩定，發熱量小，使用方便。

　　?高頻連接線：超聲波發生器和超聲波換能器之間采用電纜連接;

　　?連接器接口：航空插頭;

　　?換能器：高性能超聲波轉換器件;

　　?超聲波網架：由外網架與共振環組成;

　　?篩網： 適用于10目---635目。

　　三、工作原理

　　超聲波篩分系統由超聲波發生器、換能器、共振環組成。超聲波發生器產生高頻震蕩，由換能器轉換成高頻正弦形式的縱向震蕩波，這個震蕩波傳到共振環上使共振環產生共振，然后有共振環將振動均勻的傳輸至篩面，篩網上的物料在做低頻三次元振動的同時，疊加上超聲波振動，既可防止網孔堵塞，又可提高篩分產量和質量。

　　四、一般技術數據

　　超聲波發生器：

　　4.1 電源輸入 ： 交流220V± 10% / 50--60 Hz

　　4.2 整機電流 ： ≤0.6A

　　4.3 高頻電流 ： ≤0.4A

　　4.4 工作頻率 ： 自適應性(根據負載的不同，自動選頻)

　　4.5 工作模式 ： 連續、脈沖(脈沖周期可調)

　　4.6 工作溫度 ： -10℃~~~60℃

　　4.7 工作保護 ： 采用多種保護手段(過流、過壓、欠壓等);

　　五、使用說明

　　5.1 超聲波發生器采用單相220V± 10% 、 50或60 Hz交流供電，旋振篩一般采用三相供電，二者需要可靠接地。

　　5.2 超聲波發生器輸出接口采用航空插頭接口，把母口擰上即可。

　　5.3當所有接線都準備好后，接通電源啟動超聲波發生器，初次上電自動收索和換能器相匹配的頻點;大約20秒后進入正常的工作狀態，用手觸篩網，篩網振感明顯。在以后的工作中，自動跟蹤頻率變化，實現功率輸出大化。

　　5.4 超聲波發生器有2種工作狀態：連續工作和脈沖工作;上電默認的工作狀態為連續狀態(LED顯示為負載電流X.XXA)，操作“選擇”鍵可以選擇連續工作模式或脈沖工作模式;

　　在脈沖模式下可以整定“脈沖”參數;大體操作是：首先按“暫停”鍵，暫停當前的工作，顯示指示”STOP”，然后按“整定”鍵，進入?yún)?shù)設置狀態;這時可以按“整定”鍵修改電參數，單按“整定”鍵為參數增加，長時間按為減;按“選擇”鍵可以選擇兩個參數，分別用A、B指示：

　　AX.XX 是脈沖工作時間(0.02---4.00秒) 步長 0.02秒;

　　BX.XX 是脈沖暫停時間(0.02---2.00秒) 步長 0.02秒;

　　當參數整定結束后，長按”選擇“鍵，退出整定狀態，這時顯示指示”“STOP”松手，再次按“暫停”鍵，將重新啟動工作，或按“選擇”鍵選擇連續模式工作或脈沖模式工作。、

　　5.5 功率的給定采用旋鈕方式，直觀，方便;

　　5.6 當負載電流高于0.30A時，LED指示將閃爍，用于指示可能過流，要注意功率給定。(在滿足生產要求的情況下，輸出功率給定越小越好，不要長時間工作在大電流狀態，否則可能造成電源、換能器，甚至網面的損壞!)

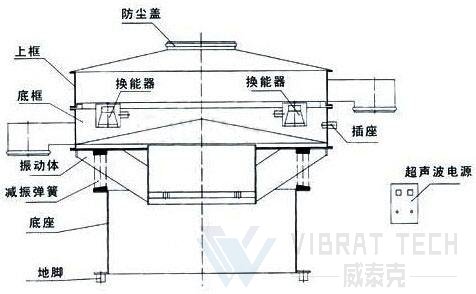

　　六：結構圖

七：適用物料

　　碳化硅、棕鋼玉、合金粉末、鉬粉、銀粉、不銹鋼粉、鎢粉、鎳粉、鈷粉、粉末涂料、石英粉、丁米酮粉、麥芽粉、咖啡粉、電磁粉、負極材料、激光粉、電磁粉、氧化鎂、鋰電池正極材料、碳粉、粉末涂料、孢子粉、石墨粉、磷酸鋰、海綿鐵粉鋁粉、電解銅粉、研磨粉、耐火材料、夜光粉、玻璃微珠、橡膠助劑、糖粉、淀粉、鹽類、豆奶粉、原料藥中間體。

八、普通振動篩與超聲波振動篩相比：
