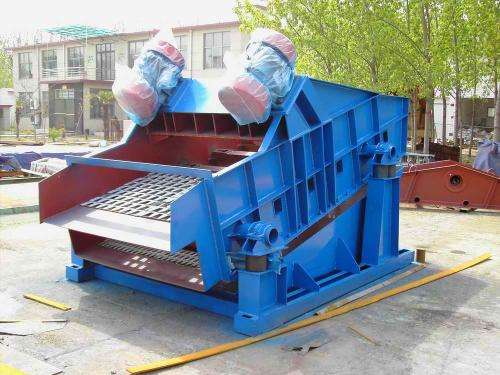

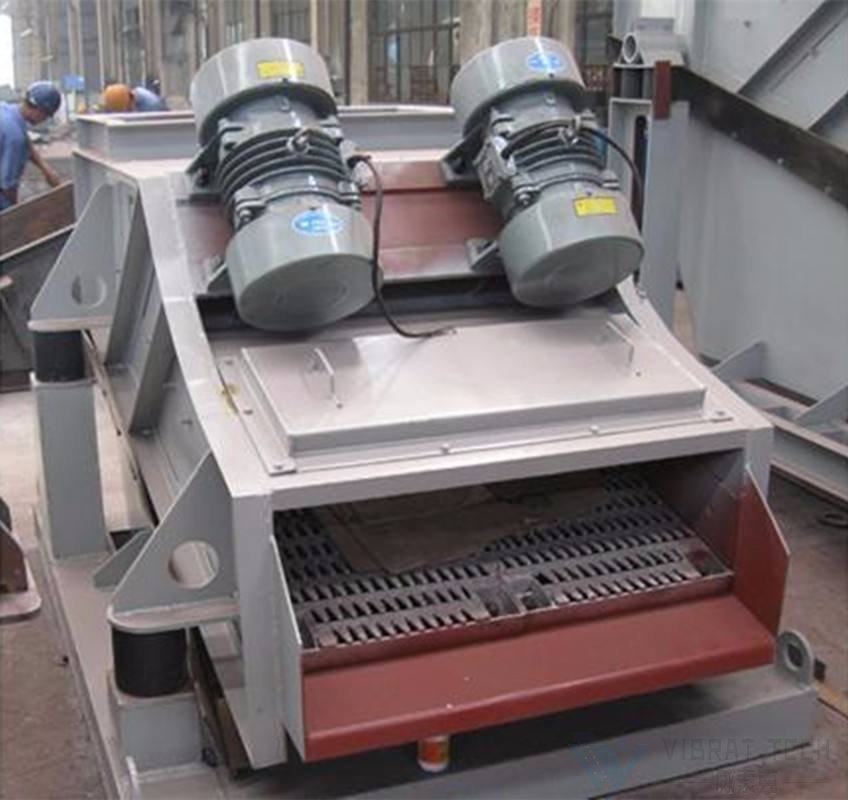

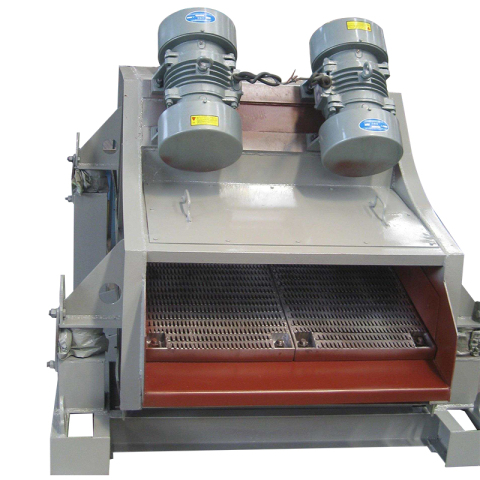

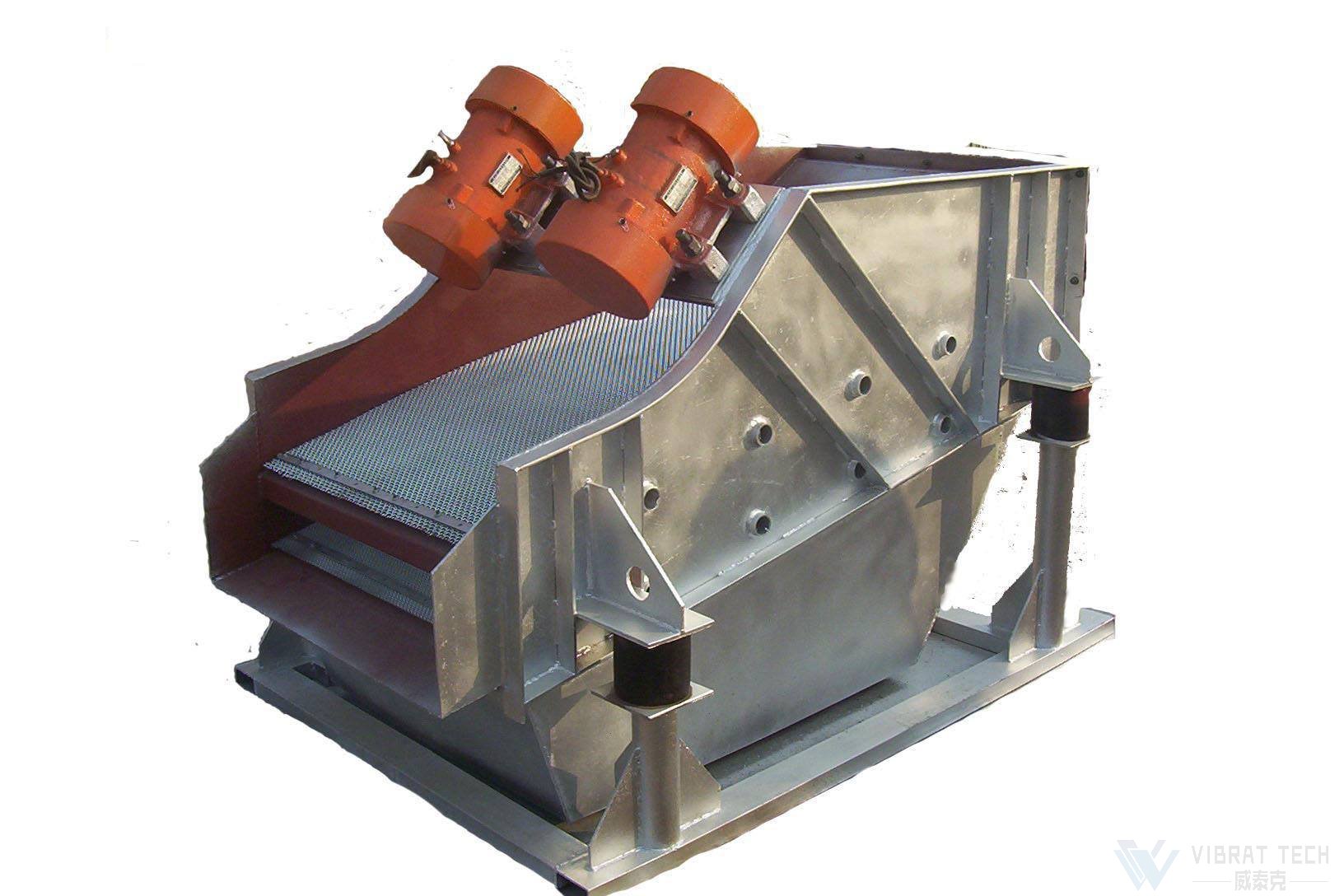

ZSG高效重型篩是一種新型的篩分設備,該系列高效重型振動篩采用振動電機做激振源、橡膠彈簧裝置支撐并隔振、高耐磨材質篩板、密封式篩箱等國內外先進技術及先進的自同步振動原理制作而成,具有壽命長、噪音低、處理量大、篩分效率高、篩網更換方便、安裝及維修簡便等特點;ZSG系列高效重型振動篩(礦用重型振動篩)現已廣泛應用于礦山、煤炭、電力、冶金、建材、耐火等各行各業對大塊狀物料及中、小顆粒狀物料的分級作業。
(1)體積小,篩分能力大;
(2)重量輕,便于安裝及工藝布置;
(3)能耗少,可節約大量能源;
(4)價格低,備件量極少;
(5)結構簡單,造型美觀;
(6)篩網由小塊拼裝,且更換極為簡便。
ZSG高效重型篩由激振裝置、篩箱、防塵罩、落料斗、減振裝置、底座等部分組成。
ZSG高效重型篩工作時,由激振器產生的激振力通過篩箱傳遞給篩箱內的篩面上,因激振器產生的激振力為縱向力,迫使篩箱帶動篩網面作縱向前后位移,在一定條件下,篩網面上的物料因受激振力作用而被向前拋起,落下時小于篩孔的物料則透篩則落則落到下層,物料在篩網面上的運動軌跡為拋物運動,由于這樣周而復始的物料運動,從而完成物料篩分作業。
(1)敝開型(ZSG-□×□)為座式,無防塵蓋板,結構,用于大篩分能力、無粉塵污染的顆粒物料的篩分作業
(2)封閉型(ZSGB-□×□)為座式,全封閉結構,用于大處理量、有粉塵污染的顆粒物料的篩分作業。
型號 |
篩面面積 | 篩面傾角 | 給料粒度 | 篩孔尺寸 | 處理量 | 振頻 | 雙振幅 | 配用電機 | ||
m2 | 度 | mm | mm | t/h | Hz | mm | 型號 | 功率Kw | 電壓V | |
ZSGB-0615 |
0.9 | 10 | <150 |
3 5 10 15 20 25 50 |
10-100 | 16 | 6-9 | YZO-10-6 | 2*1.0 | 380 |
ZSGB-0918 | 1.62 | 10 | 15-160 | YZO-20-6 | 2*2.0 | |||||
ZSGB-1020 | 2 | 15 | 15-200 | YZO-20-6 | 2*2.0 | |||||
ZSGB-1224 | 2.88 | 10 | 25-300 | YZO-30-6 | 2*2.5 | |||||
ZSGB-1030 | 3 | 15 | 35-360 | YZO-30-6 | 2*2.5 | |||||
ZSGB-1230 | 3.6 | 15 | 40-400 | YZO-50-6 | 2*3.7 | |||||
ZSGB-1530 | 4.5 | 15 | 45-460 | YZO-50-6 | 2*3.7 | |||||
ZSG2B-0615 | 0.9 | 10 | 10-100 | YZO-10-6 | 2*1.0 | |||||
ZSG2B-0918 | 1.62 | 10 | 15-160 | YZO-20-6 | 2*2.0 | |||||
ZSG2B-1020 | 2 | 15 | 15-200 | YZO-20-6 | 2*2.0 | |||||
ZSG2B-1224 | 2.88 | 10 | 25-300 | YZO-30-6 | 2*2.5 | |||||
ZSG2B-1030 | 3 | 15 | 35-360 | YZO-30-6 | 2*2.5 | |||||
ZSG2B-1230 | 3.6 | 15 | 40-400 | YZO-50-6 | 2*3.7 | |||||
ZSG2B-1530 | 4.5 | 15 | 45-460 | YZO-75-6 | 2*5.5 |
型號 |
篩面面積 | 篩面傾角 | 給料粒度 | 篩孔尺寸 | 處理量 | 振頻 | 雙振幅 | 激振器 | 配用電機 | ||
㎡ | 度 | mm | mm | t/h | Hz | mm | 型號 | 功率Kw | 電壓V | ||
ZSGB-1536 | 5.4 | 15 | <200 |
3 5 10 15 20 25 50 |
50-360 | 12 | 8-12 | JZ-75-6 | Y160M1-8 | 2×4.0 | 380 |
ZSGB-1540 | 6 | 15 | 50-400 | JZ-75-6 | Y160M1-8 | 2×4.0 | |||||
ZSGB-1836 | 6.48 | 15 | 60-460 | JZ-100-6 | Y160M2-8 | 2×5.5 | |||||
ZSGB-1550 | 7.5 | 15 | 70-400 | JZ-100-6 | Y160M2-8 | 2×5.5 | |||||
ZSGB-1848 | 8.64 | 15 | 80-500 | JZ-130-6 | Y160M2-8 | 2×5.5 | |||||
ZSGB-2040 | 8 | 15 | 80-560 | JZ-130-6 | Y160M2-8 | 2×5.5 | |||||
ZSGB-2050 | 10 | 15 | 90-600 | JZ-160-6 | Y160L-8 | 2×7.5 | |||||
ZSG2B-1536 | 5.4 | 15 | 50-360 | JZ-100-6 | Y160M1-8 | 2×5.5 | |||||
ZSG2B-1540 | 6 | 15 | 50-400 | JZ-100-6 | Y160M1-8 | 2×5.5 | |||||
ZSG2B-1836 | 6.48 | 10 | 60-460 | JZ-130-6 | Y160M1-8 | 2×5.5 | |||||
ZSG2B-1550 | 7.5 | 15 | 70-400 | JZ-130-6 | Y160M1-8 | 2×5.5 | |||||
ZSG2B-1848 | 8.64 | 15 | 80-500 | JZ-180-6 | Y160L-8 | 2×7.5 | |||||
ZSG2B-2040 | 8 | 15 | 80-560 | JZ-180-6 | Y160L-8 | 2×7.5 | |||||
ZSG2B-2050 | 10 | 15 | 90-600 | JZ-200-6 | Y160L-8 | 2×7.5 |
把底架的槽鋼固定在基礎上,使同側前后支承座高差一致,同一端(入料端或排料端)兩側的支承座板在同一水平面內,誤差均為2mm以內。橡膠彈簧在出廠前已進行靜剛度測試,應選擇剛度相同(或相近)的彈簧配置在同一臺振動篩的不同支承位置。安裝時把橡膠彈簧置于下支承座上,使支承座上的凸臺進入彈簧的內孔,然后吊裝篩箱,一定要使橡膠彈簧的內孔上下均與支承板的凸臺對中,將篩箱垂直下落,置于橡膠彈簧上,此時各支承點橡膠彈簧的高度應一樣,誤差不得大于2mm。用戶需要調整篩面傾角時,可松開卡箍的固定螺栓,轉動上支承座,同時加高(或降低)后支承座,調整前后支承座的距離,使篩面傾角符合要求。篩機各部分聯接必須牢固可靠,所有螺栓不得有任何松動,各零部件不得有任何異常聲響,篩機上參振部分與周圍固定物之間的*小間隙為30-50mm。篩機出廠時,雙振幅調為5―7mm,用戶可調整振動電機的兩偏心塊間的夾角,調整激振力的大小,進而調整篩機振幅的大小。
在啟動篩機前,應檢查周圍是否有妨礙篩機運轉的障礙物,各處聯接螺栓是否緊固,尤其是振動電機、支撐座、篩板的固定螺栓要重新緊固一遍。檢查兩臺振動電機的轉向是否相反,如轉向相同,應變更一臺電機的電源接線,使兩臺篩機運轉時,先空負荷啟動,運行,停車一次,觀察有無異?,F(xiàn)象及聲響,空運轉時應保持平穩正常。連續運轉4小時后,測量軸承溫度,軸承溫度不得超過75攝氏度。連續空運轉4小時后,將各部位聯接螺栓重新緊固一次,以后再重復進行2-3次,帶料運轉時,給料要均勻,使物料勻布篩面,如物料跑偏,應調整給料點。篩機停車前,應先停止給料,篩面物料走完后,再停車。停車后要及時清理篩面上的物料和雜物。振動電機使用3個月后加油一次,每半年小修一次,每年大修一次,并按振動電機說明書對振動電機進行維護、保養。
所有型號振動篩均采用CAD制圖,標準化生產,尺寸精準
針對物料調試每一臺篩機,只為達到更高產量
合理設計,優質材料,篩機與篩網均可達到更長使用壽命
不銹鋼振動篩鏡面拋光
碳鋼振動篩高檔噴漆
多年的生產經驗,用心做篩機的態度確保運行穩定
每一臺振動篩都經過威泰克質檢人員嚴格檢驗,標準高于國標
了解客戶篩分要求
出具CAD圖紙方案
簽訂生產合同
采購物料生產訂單
出廠檢驗試機
包裝發貨
指導安裝調試
跟蹤使用情況
請?zhí)峁┠枰Y分的物料名稱,網孔目數,產量 威泰克技術人員幫您推薦合適機型!
