超聲波振動篩是在旋振篩的基礎上，增加超聲波發生器、超聲波換能器與專用網架，在工作時旋振篩與超聲波發生器是分開使用電源，主機工作電壓380V，超聲波發生器工作電壓220V。超聲波振動篩主要是針對一些特殊物料的篩選工作，通過換能器將220V電能轉換為高頻機械能并直接傳遞給篩網表面，達到自動清網、消除靜電、解決強吸附性等效果，尤其對300目-500目之間的細微粉篩選效果十分明顯。超聲波振動篩已廣泛應用與磨料、新材料、冶金粉末等各種超細微粉行業。

第一、超聲波振動篩的主要部件

　　1、超聲波電源：給超聲波系統提供可調整設置的穩定電壓電流。

　　2、超聲波發生器：把電源提供的電能轉換為高頻機械能，通過網架給篩網提供振幅。

　　3、網架：與超聲波發生器組成共振體，向粘接在網架上的篩網傳遞振動能量。

　　4、篩蓋：由進料口及錐帽焊接而成，其下端錐帽邊上裝有V型密封圈，篩蓋和篩框用鎖緊帶鎖緊;

　　5、篩框：篩框由鋼板(鋼板、不銹鋼板)卷圓后焊接而成。篩框上下端均有一承接圈，下端的內部有一法蘭圈，用于固定篩網、壓網圈、膠球托板、膠球托板上有兩道凸起鋼板圓圈。將托板分割成內中外三層，托板上鉆有小孔，在篩網與膠球托板之間裝有橡膠球，在振動過程中，旋振篩橡膠球擊打篩網，防止篩網堵塞。壓網圈、篩網、膠球托板和漏斗用螺栓、螺母和墊圈與篩框法蘭緊固。

　　6、隔振彈簧：隔振彈簧由上下彈簧定位圈和彈簧組成，沿著大盤圓周一圈安裝有：12-20個隔振彈簧。

　　7、振動源：振動源有振動電機或者普通電機帶動激振器。振動電機/激振器固定大盤和底座用減震彈簧連接;

　　8、底座：底座是用鋼板卷制的，振動磨機兩邊各有一個法蘭，其上部安裝隔振彈簧的下定位圈，下部制作有地腳螺栓固定孔，其底座筒壁開有一檢修門，以便于調整振動電機上下重錘的空間夾角等。

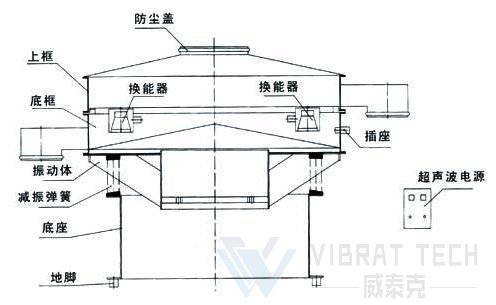

第二、超聲波振動篩結構示意圖

　　1、防塵蓋
　　2、上框
　　3、底框
　　4、換能器
　　5、振動體
　　6、底座
　　7、地腳
　　8、減振彈簧
　　9、插座
　　10、超聲波電源
