直線振動篩電機振動力計算和調整方法
振動篩中的小型直線振動篩為了方便制造一般采用振動電機做為振動源,所以振動電機算是振動篩上面的生要部件了,今天我給大家介紹一下振動電機振動力的計算方式以及直線振動篩振動力的調整方法。
直線振動篩電機的振動力計算
振動電機的特點是轉速越低,振幅越高,振動電機每轉一圈,物料在篩面被拋起一次,沿拋物線呈固定軌跡向前或上下跳動,使物料篩分或者振實處理。這也是振動篩分設備的核心技術。
振動電機型號有:JZO、YZU、VB,XVM,YZO、 YZS、YZD、TZD ,TZDC等。
振動電機等級可分為:六級、四級、二級,其外形可分為臥式振動電機與立式振動電機。我們選擇時要根據自身生產要求、篩機類型等因素來合理選擇電機振次N(r/min)和雙振幅S(mm)。
1.二級振動電機:其振次為(N=2870r/min),振幅為(S=2-4mm),該型號電機可用于高頻振動篩、振動平臺等設備;
2.四級振動電機:其振次為(N=1460r/min),振幅為(S=4-8mm),該型號電機可用于超聲波振動篩、輕型直線篩、旋振篩等設備;
3.六級振動電機:其振次為(N=980r/min),振幅為(S=8-12mm),該型號電機可用于礦用振動篩等重型篩分設備或輸送設備;
需要注意的是:不同型號的篩分設備所配備的電機外形與功率是相應的,這和振次、振幅有直接的關系,我們?cè)谶x擇時應切記出現過大或者過小問題的出現。
振動電機激振力的計算方式:
激振力:Fm=G/g×r×ω2
G:偏心塊質量,g:重力加速度,r:偏心塊質心與回轉軸的距離,ω:電機旋轉角頻率,振幅:S=1.8/(N/100)2×Fm/G,F(xiàn)m:
激振力(N),G:參振重量,N:振次,S:雙振幅。
如YZUL5-4振動電機為例:
YZUL指的是電機型號(型號不同,電機安裝孔距也不盡相同),5表示激振力為5千牛,4表示為4級電機,即轉速為2870r/min。
在計算電機激振力時我們要注意的是:電機激振力要高出篩機總重量的30,振次(N)的計算方式要從振動彈簧以上部位開始算起(包含振動電機自身重量)。
直線振動篩激振力的調整方法
直線振動篩采用臥式振動電機,調整激振力的方法較為復雜,且不同型號的振動電機調節方法也略有不同,下面來詳細介紹具體直線振動篩激振力調整方法。
1、激振力小于30、50
?、佟⒄駝?dòng)電機防護罩緊固螺栓擰松,拆下兩端防護罩;

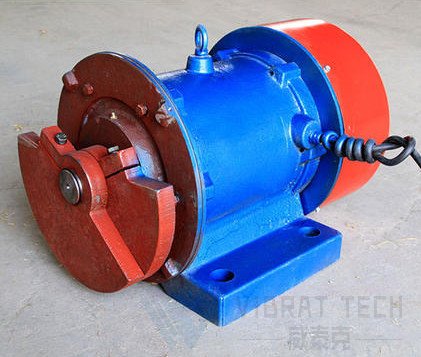

?、?。 這一類型號的振動電機外偏心塊為可調塊,表面的標尺是標明最大激振力的百分?jǐn)?shù),內偏心塊為固定塊,均使用緊固螺栓壓緊在電機聯軸上,轉軸兩端面上刻有基準線;
?、?。旋送兩側外偏心塊壓緊螺栓,將兩側外偏心塊同向轉動,使軸上刻線對準外偏心塊上的激振力標尺刻線,調至所需激振力;
④。 擰緊外偏心塊壓緊螺栓,裝上防護罩,激振力調整完畢。
2、激振力大于等于30、50
?、?。將振動電機防護罩緊固螺栓擰松,拆下兩端防護罩;
②。這一類型號的振動電機外偏心塊為固定塊,用鍵固定在轉軸上,不能轉動;內偏心塊為可調塊。標明最大激振力百分?jǐn)?shù)的標尺安裝在外表面,使用緊固螺栓壓緊在電機轉軸上;
?、?。 旋送兩側內偏心塊壓緊螺栓,將兩側內偏心塊同向轉動,使內偏心塊上的激振力標尺刻線對準外偏心塊上的開縫,調至所需激振力;
?、堋Q緊內偏心塊壓緊螺栓,裝上防護罩,激振力調整完畢。
以上就是河南威泰克機械小編關于直線振動篩電機振動力計算和調整方法的介紹,如果還不是很清楚需要進一步了解詳細信息,請聯系我公司技術人員,我們會第一時間給您解答。
